Nguyên lý cầu dao chống giật
Xem thêm: Cách chọ aptomat , cb hộ gia đình
Trên thị trường hiện nay có bán khá nhiều loại cầu dao tự động, người bán thường quảng cáo các loại cầu dao này đều có tác dụng phát hiện rò điện, phát hiện quá dòng, quá tải cũng như chống điện giật.
Thực ra các loại cầu dao tự động này được chia làm 2 nhóm: cầu dao tự động (CB) và cầu dao chống điện giật (ELCB).
Cầu dao tự động (CB)
Nhiệm vụ của CB là hoạt động như một thiết bị để chống quá dòng, quá tải và ngắt mạch. Tuy có nhiều loại CB nhưng có thể chia làm 2 loại chính. Loại bảo vệ quá dòng quá tải bằng thanh lưỡng kim và loại bảo vệ quá dòng và ngắn mạch có rơle. Loại có rơle ngoài cơ cấu thanh lưỡng kim để bảo vệ quá dòng còn có rơle điện từ, khi có ngắn mạch thì rơle điện từ sẽ hoạt động tức thời để cắt dòng điện. Khi mua cần lưu ý dòng điện định mức ghi trên CB phải phù hợp với dòng điện đang sử dụng (có thể chọn dòng điện định mức trên CB từ 120%-150%).

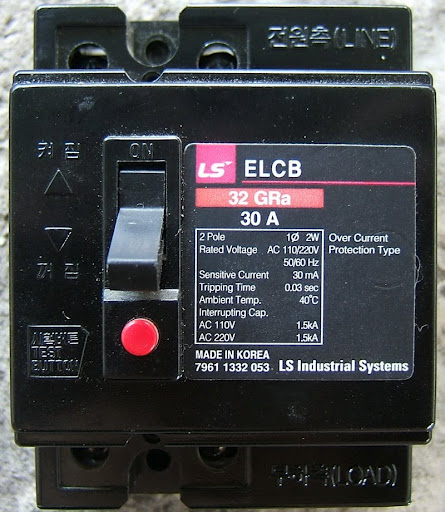

Cầu dao chống điện giật (ELCB).
.jpg)

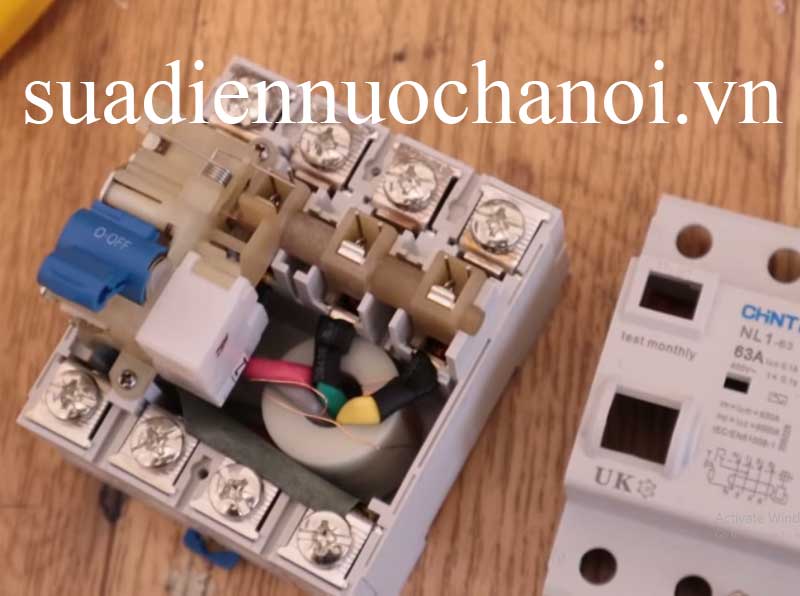

Cấu tạo
Thiết bị chống rò, còn gọi là ELCB, hoạt động theo nguyên lý cân bằng dòng điện. Khi có dòng điện rò thì trong cuộn dây hình xuyến sẽ xuất hiện sự mất cân bằng và sẽ cảm biến đến một rơle điện từ để được đóng cắt mạch điện tức thời. Khi mua loại ELCB cần lưu ý có loại cầu dao chỉ làm nhiệm vụ phát hiện dòng rò, nhưng cũng có loại vừa phát hiện dòng rò vừa bảo vệ quá tải. Các loại ELCB được sản xuất từ các nước châu Âu thường sử dụng cơ cấu điện từ nên bền hơn, hiệu quả hơn. Tuy nhiên, giá khá đắt và thường phải gắn theo hộp điện của hãng chế tạo. Khi sử dụng ELCB, phải thường xuyên thử kiểm tra bằng cách bấm vào nút test xem cầu dao có nhảy hay không?
