Tài liệu quấn động cơ máy bơm


Đức Hùng xin chia sẻ số liệu quấn motor máy bơm

Tôi là Đức Hùng tôi làm nghề sửa máy bơm nước được 10 năm rồi ! Tôi xin chia sẻ thông số quấn động cơ điện máy bơm nước một số hãng thông dụng để các bạn tiện sử dụng trong quá trình sửa chữa.



MỜI BẠN ĐỌC THAM KHẢO



Tài liệu quấn động cơ, motor máy bơm

Qúa trình quấn động cơ

Đối với máy bơm nước với các bệnh như hỏng tụ đề , hỏng bi , hỏng phớt ,,, thì quá trình thay thế và sửa chữa cũng không quá phức tạp . Nhưng riêng bệnh cháy động cơ máy bơm thì ngược lại , quá trình sửa chữa mất nhiều thời gian đòi hỏi người thợ phải khéo léo đôi tay, chuẩn xác từng bước tính toán số vòng dây,,, kinh nghiệm đó không phải người thợ nào cũng có thể thực hiện ngay từ lần đầu tiên được , mà phải trải qua một thời gian dài với nhiều loại máy bơm khác nhau .


sửa máy bơm đức hiếu cách quân động jcơ điện

Công đoạn quấn động cơ

10 Công đoạn quấn động cơ máy bơm nước  ;

1. Tháo động cơ

2. Tháo dây điện từ và đếm lại số vòng dây điện từ nguyên bản của máy

3.Vệ sinh các rãnh của SATO

4.Cắt ,lót giấy cách điện

5.Quấn lại bối dây

6.Vào lại dây điện từ.

7.Đấu lại các đầu dây theo đúng sơ đồ .

8. Sơn phủ cách điện dây điện từ

9. Sấy động cơ điện đảm bảo lớp sơn cách điện khô tuyệt đối .

10. Đấu tụ và dây nguồn vào động cơ.

Qúa trình quấn động cơ nhiều khâu phức tạp mất rất nhiều thời gian chính vì thế chúng tôi xin chia sẻ tài liệu quấn một số động cơ máy bơm nước thông dụng như sau



tài liệu quấn động cơ máy bơm
 Các bước quấn động cơ máy bơm nước


Số liệu quấn dây motor 1 pha 24 rãnh máy bơm nước

Dưới đây là số liệu động cơ máy bơm Đức Hùng hay quấn nhất

1 Thông số quấn động cơ máy bơm nước hút chân không 150w

Stato 2,9cm, đường kính lõi 5,85cm,Tụ 8mf,2 Cực,24 Rãnh.
Wlv=91-100-100-100, dây 0,40
Wkd=188-210,dây 0,35

2 Thông số quấn động cơ máy bơm nước cá sấu 350w

Stato 7,1cm, đường kính lõi 5,0cm, Tụ 10mf,2 Cực,24 Rãnh.
Wlv=41-52-62-70 dây 0,60
Wkd=110-118 dây 0,40

3 Thông số quấn động cơ máy bơm nước cá sấu 350w stato 6,5 cm

Stato 6,5cm,Tụ 10mf
Wlv=44-56-65-76 dây 0,55
Wkd=115-125 dây 0,40

4 Thông số quấn động cơ máy bơm nước cá sấu 350w stato 6cm

Stato 6,0cm,Tụ 10mf
Wlv=70-70-70-70 dây 0,45
Wkd=154-154 dây 0,35
5 Động cơ máy bơm nước cá sấu 350w
Stato 4,6cm, đường kính lõi 5,0cm,Tụ 10mf
Wlv=80-80-80-80 dây 0,45
Wkd=160-160 dây 0,35
6  Động cơ máy bơm nước cá sấu 750w,
Stato 8,5cm,đường kính lõi 6,2cm, tụ 15f.
Wlv= 12 21 31 39 40 dây 0,85
Wkd =13 21 32 56 79 dây 0,55.

7  Thông số quấn động cơ máy bơm nước CÁ SÂU BẢO LONG 750W ,

Stato=7,7cm, đường kính Roto=6,2 cm. 2 cực,24 rãnh, Tụ 15f

Wlv = 14-28-34-41-41 dây 0,78.
Wkd =17-20-30-56-80 dây 0,50.
Máy bơm nước CÁ SÂU BẢO LONG 750W
Stato 7,5cm. đường kính Roto 6,2cm.
Wlv = 14- 27-32-39-44 dây 0,85
Wkd =13-21-32-56-89 dây 0,55

8 Thông số quấn động cơ máy bơm nước CAM XỐP zin

Stato=8,0cm,Dloi=5,85cm.

[Loại này có khoảng 10 loai khác nhau tùy vào dài Stato,nhưng ăn theo là hơn 30 kiểu nhái theo nó]
Wlv=30-30-40-40 dây 0,55 chập đôi.
Wkd=77-77 dây 0,55.



9  Máy bơm nước CÁ SẤU to:

Stato=8,0cm,Dloi=6,2cm:
Wlv=14-16-34-41-42 dây 0,85.
Wkd=13-20-30-55-80 dây 0,56.



10  Máy bơm nước CÁ SẤU bé :

Stato=7,1cm,Dloi=5,0cm:Wlv=41-52-62-70 dây 0,60.

Wkd=110-118 dây 0,45.


11 Thông số máy bơm nước HÚT CHÂN KHÔNG hiệu HANIL

,Stato=2,9cm,Dloi=5,85cm:
Wlv=90-100-100-100 dây 0,40
Wkd=190-210 dây 0,35.

Hướng dẫn sửa máy bơm áp chạy không ngắt.

12 Số liệu máy 370W ( quấn cho loại nào cũng được)

- Cuộn làm việc gồm hai tổ bối bốn quấn theo kiểu mẹ con,
khoảng các lồng dây 6-8-10-12. cuộn dây 0,55mm lớp đơn. bối lồng 6 rãnh quấn 67 vg/bối; bối lồng 8 rãnh quấn 70 vg/bối ; bối lồng 10 rãnh quấn 73 vòng/ bối; bối lồng 12 rãnh quấn 75 vòng/bối.

- Cuộn khởi động gồm hai tổ bối hai, quấn theo kiểu mẹ con, khoảng cách lông dây 10 - 12. cuộn dây 0,40mm lớp đơn. Bối lồng 10 rãnh quấn 110 vòng/bối; bối lồng 12 rãnh quấn 110 vòng/bối

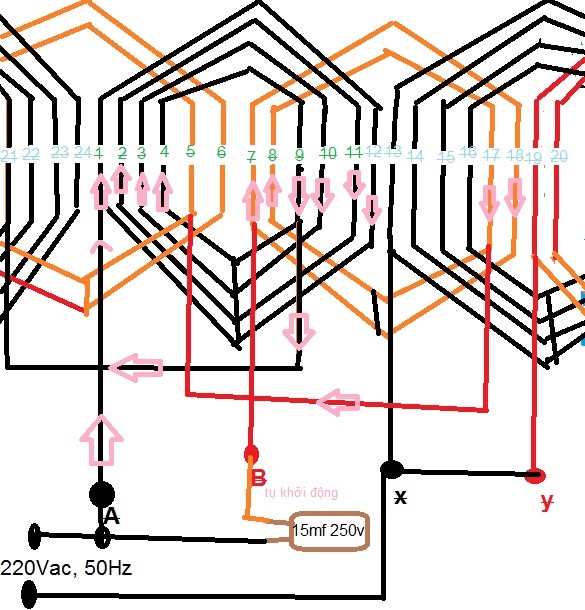

- Sơ đồ như hình vẽ :


 Sơ đồ trải động cơ máy bơm

Cách tìm thợ sửa máy bơm nước tại Hà Nội làm ăn uy tín .

Quấn động cơ 1 pha thành 3 pha

Động cơ gốc 1pha 2 cực 24 rãnh

Stato=9,0cm;Dloi=7,6cm,

Số liệu vòng dây:
Wlv=14-18-25-24-24 dây 0,95 đôi
Wkd=17-28-48 dây 0,75
Sử dụng tụ đề =300mf,

Quấn thành động cơ 3 pha 2 cực 6 tổ:


-Mỗi pha gồm 2 tổ bối 2 kiểu mẹ con với k/c lồng 10-12 rãnh,với số vòng là:57-57 vòng dây 0,80<=>ĐC=2,2kw.
-Nếu quấn dây 0,85 thì số vòng 1 tổ=55-55 vòng .
-Nếu quấn W1 tổ=47-47 dây 0,65 đôi,hoặc dây 0,90.ĐC đạt khoảng 2,8kw

Động cơ máy sát gạo ,1pha,2 cực,24 rãnh,

Stato=11,0cm;Dloi=6,5cm;Tụ 42mf và 300mf.

Nguyên gốc:Wlv=2x[12-24-25-29] vòng dây 1,05[NHÔM].K/C lồng 6-8-10-12 rãnh.
Quấn lại dây ĐỒNG theo số liệu sau:
Wlv=2x[12-24-26-28] dây 0,85
Wkđ=2x[16-26-28-40] dây 0,85.Tổng khối lượng dây là 1,42kg.Thay bằng tụ 30mf và 300mf.



Chuyển sang động cơ 3 pha theo số liệu sau:


W/1 pha=2x[42-42] vòng dây 0,90 với k/c lồng 10-12 rãnh[MẸ CON];

Hoặc 11-11 rãnh kiểu ĐỒNG KHUÔN.


Máy mài 1pha 2 cực 24 rãnh,Dloi=8,4cm

tụ 30 và 300mf-Stato=9,0cm;Dloi=8,4cm.
Nguyên bản:Wlv=2x[8-16-18-25-27] dây 0,80 đôi.
Wkđ=2x[21-26-36-42] dây 0,80-tổng=1,62kg.



Chuyển sang 3 pha theo 1 trong 2 số liệu sau:


1  W1pha=2x[46-46] dây 0,80=1,32kg.


2   W1pha=2x[42-42] dây 0,90,k/c lồng 11-11 rãnh kiểu ĐỒNG KHUÔN.Hay 10-12 rãnh kiểu MẸ CON.

Động cơ máy may 1 pha 24 rãnh Sato 4,7

Stato từ 4,5-5,3 cm.công suất 250-400-550w nguyên bản nó lv 4 kd4 dây nhôm .250w z=24 rãnh.2p=2.tụ 16mf.

Quấn lại dây đồng

Wlv=2.(51-53-63-66) dây 0.70.

Wkd=2.(68-72) dây 0.60

Chuyển sang 3pha,2 cực bạn quấn theo số liệu sau:

W1pha=2x[110-112] vòng dây 0,50,với k/c lồng 11-11 rãnh kiểu ĐỒNG KHUÔN.

Hoặc có thể nâng công suất lên theo số liệu sau:

W1pha=2x[106-106] dây 0,55.

Động cơ 1Pha 4 cực,36 rãnh VIỆT-HƯNG ,Stato=11,7cm;

Dloi=9,2cm,tụ 40mf . 2.2kw

Nguyên gốc:Wlv=4x[13-13-13-13-13] vòng dây 0,70 chập 3,với k/c lồng 8 rãnh kiểu ĐỒNG KHUÔN.
Wkđ=4x[17-17-17-17] vòng dây 0,80 đôi,với k/c lồng 8 rãnh kiểu ĐỒNG KHUÔN.Tổng hết 2,2kg dây.


Chuyển sang động cơ 3pha 4 cực có 4 cách sau:


Cách 1:3pha 4 cực 12 tổ-Đấu 1 hình SAO:

W1pha=4x[20-20-20] vòng dây 0,90 với k/c lồng 8 rãnh kiểu ĐỒNG KHUÔN.


 Cách 2: Làm đơn giản dễ làm

W1pha=4x[20-20-20] vòng dây 0,90 kiểu MẸ CON với k/c lồng 6-8-10 rãnh


Cách 3:ĐC 3pha 4 cực 6 tổ-đấu 1 hình SAO.
W1 pha=2x[39-39-39] vòng dây 0,90 với k/c lồng 10 rãnh kiểu ĐỒNG KHUÔN.



Cách 4:
W1pha=2x[39-39-39] vòng dây 0,90 kiểu MẸ CON với k/c lồng 8-10-12 rãnh.
Tổng khối lượng dây khi chuyển sang 3 pha =2,1kg.
Các số liệu này đã qua thực tế,
động cơ chạy rất khỏe và tốt.


Lưu ý:Nếu khi quấn động cơ này ở 1 pha ví dụ k/c 2 má nhựa=12,4cm thì khi Quấn 3pha k/c 2 má nhựa là 12,4cm+0,4cm=12,8cm cho dễ làm.

Động cơ máy rửa xe 1,5kw,Trung Quốc,4 cực,36 rãnh,1 pha

Stato=9,2cm;Dloi=8,6cm;Tụ 30mf và 200mf;

Nguyên gốc có số liệu sau:
Wlv=4x[14-21-32-15] vòng dây 0,80 đôi với k/c lồng 4-6-8-10 rãnh.
Wkđ=4x[21-30-58] vòng dây 0,80 với k/c lồng 5-7-9 rãnh.



Chuyển sang điện 3 pha,các bạn có thể quấn theo 1 trong 2 cách sau:


Cách 1

Mỗi pha gồm 4 tổ bối 3 kiểu Mẹ con với K/ lồng 6-8-10 rãnh và số vòng mỗi pha là:4x[26-26-26] vòng dây 0,80

Quấn theo sơ đồ động cơ 3pha 4 cực 36 rãnh 12 tổ 1 hình SAO.


Cách 2

Hoặc theo:W1 pha=2x[50-50-50] vòng dây 0,85 với K/C lồng 8-10-12 rãnh

Quấn theo sơ đồ Động Cơ 3 pha 4 cực 36 rãnh,6 tổ Đấu SAO.


Động cơ này khi chuyển theo cách 1 công suất sẽ khoảng 2,2kw;Cách 2 công suất còn lớn hơn.....

Nguyên gốc động cơ này hết 1,93kg dây 0,80.Khi chuyển sang 3fa sẽ giao đông từ 2,0=>2,3kg dây tùy theo cách quấn.

Lưu ý khi quấn động cơ 1 pha sang động cơ 3 pha :

1. Dựa vào số liệu gốc ta biết số vòng của bối đơn to nhất là 24 vòng dây 0,95 đôi<=>48 vòng dây 0,95.Vậy hệ số lấp đầy của rãnh chính là 48 vòng dây 0,95.
2. ĐC này khi chuyển sang 3 pha sẽ phải quấn số vòng mỗi pha =180 đến 232 vòng với cỡ dây từ 0,98 trở lại tới 0,80 và số vòng sẽ thay đổi khi cỡ dây thay đổi nhưng chỉ được thay đổi trong phạm vi từ 180=>232 vòng mà thôi,cỡ dây cũng vậy,k thể cứ lấp đầy rãnh là được.
3. Ví dụ Máy biến thế có S=10 cm2:
 Số vòng/1 vôn dao động từ 3 vòng/vôn đến 6 vòng/vôn tùy vào việc hệ số k thay đổi từ 30=>60.




HẾT PHẦN 1...

Sách giáo trình tài liệu dậy quấn motor

sách giáo trình quấn lại động cơ điện

Tài liệu sửa chữa và quấn lại động cơ điện. KS BÙI VĂN YÊN  >>>> XEM TẠI ĐÂY
Sách giáo trình dậy quấn motor
Giáo trình thực tập điện cơ bản  .TH.S  BÙI VĂN HỒNG >>> xem TẠI ĐÂY

sách tài liệu quấn dây động cơ điện

Tài liệu quấn dây máy biến áp, động cơ vạn năng, động cơ điện 1 pha, 3 pha - Trần Duy Phụng >>>> xem TẠI ĐÂY

sách tài liệu dậy quấn động cơ, motor

Giáo trình vận hành và sửa chữa thiết bị điện_Nguyễn Đức Sỹ >>> xem TẠI ĐÂY

sách tài liệu quấn dộng cơ diện
Giáo trình động cơ điện Nguyễn Xuân Thạo >>>> xem TẠI ĐÂY
