Sơ đồ lắp máy bơm tăng áp chuẩn kỹ thuật.

Máy bơm tăng áp được sử dụng trong rất nhiều gia đình , máy bơm tăng áp giúp tăng áp lực nước cho tổng nhà , tăng áp cho bình nóng lạnh, máy giặt , hút nước nóng thái dương năng....

 Dưới đây Đức Hùng xin tổng hợp các sơ đồ lắp máy bơm tăng áp cho gia đình chuẩn kỹ thuật tổng hợp bằng kinh nghiệm 10 năm sửa máy bơm tăng áp tại nhà .

Sơ đồ lắp máy bơm tăng áp tổng nhà

Sơ đồ lắp máy bơm tăng áp ( CLICK vào hình xem ảnh nét hơn)


Sơ đồ lắp máy bơm tăng áp bao gồm:

1. Đường hút:

• Ống hút
• Rắc co tháo máy bơm với đường hút
• Van khóa (1 ) đường hút để khóa đường nước khi sửa chữa.
• Ren ngoài nối ống nước với máy bơm

2. Đường đẩy :

• Ống đẩy: Ren ngoài , cút góc
• Rắc co tháo ống đẩy với máy bơm,
• Van khóa ống đẩy (3)
• Ống nước dự phòng:
• Tê chia ống, cút góc
• Van khóa đường ống dự phòng.

 Sơ đồ lắp máy bơm tăng áp chuẩn thực tế



 Đường ống dự phòng có tác dụng cung cấp nước khi tháo máy bơm áp ra để sửa chữa. khi đó van 3 và  van 1 khóa lại và van 2 mở ra . Khi đó gia đình vẫn sử dụng nước bình thường khi không có máy bơm tăng áp.

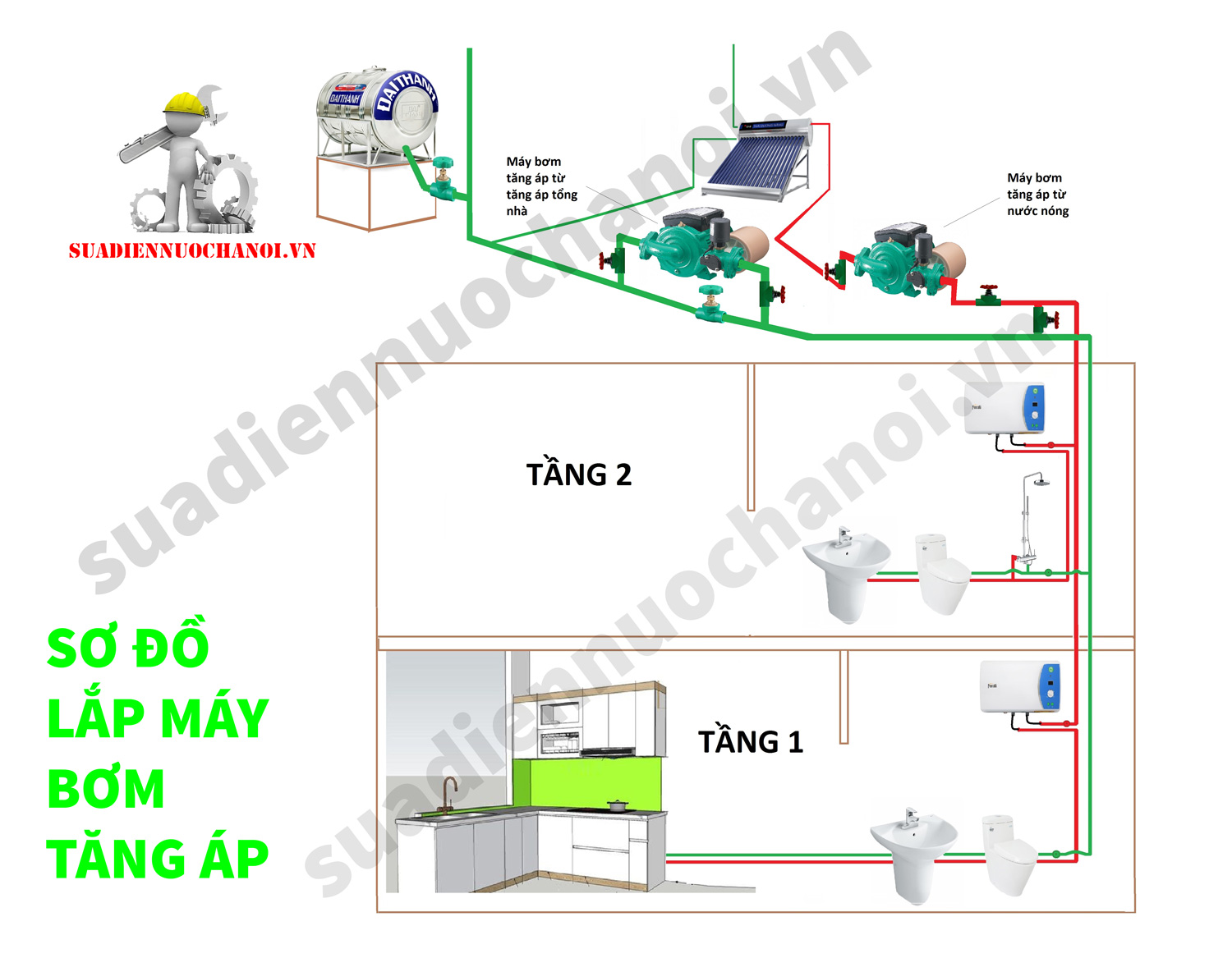

Sơ đồ lắp máy bơm tăng áp tổng nhà và hút nước nóng thái dương năng.

Sơ đồ lắp máy bơm tăng áp từ cho tổng nhà và thái dương năng  ( CLICK hình xem ảnh nét hơn)

Sơ đồ lắp máy bơm tăng áp trên áp dụng cho trường hợp bồn nước cao hơn thái dương năng , nước tự chảy vào thái dương năng.

Sơ đồ lắp máy bơm tăng áp tổng nhà và thái dương năng

Sơ đồ lắp máy bơm tăng áp cả nhà kết hợp  thái dương năng ( CLICK hình xem ảnh nét hơn)

 Sơ đồ lắp máy bơm tăng áp trên áp dụng cho trường hợp  thái dương năng vị trí lắp đặt cao hơn bồn nước .Máy bơm vừa tăng áp tổng nhà và đẩy nước lên bình phụ thái dương năng.

Lưu ý : Để nước cấp vào bình phụ thái dương năng , máy bơm áp hoạt động ổn định nên sử dụng van điện từ kết hợp phao điện thay cho phao cơ .

Sơ đồ lắp đặt máy bơm nước gia đình đẩy cao lên bồn chứa

Sơ đồ lắp máy bơm nước hút bể ngầm đẩy cao lên bồn chứa

• Chõ bơm : Hay Luppe có tác dụng ngăn rác lọt vào máy bơm
• Ống nước hút , cút góc, ren ngoài nối với máy bơm
• Van khóa đường hút
• Rắc co tháo đường hút với máy bơm
• Van khóa đường nước hút trực tiếp
• Van một chiều.

• Rơ le chống cạn
• Ống nước đẩy , ren ngoài nối với máy bơm, cút góc
• Rắc co tháo ống đẩy với máy bơm
• Van khóa đường đẩy; Van khóa có tác dụng khóa đường nước đẩy không tụt xuống khi tháo máy ra sửa chữa làm ướt nhà.

Sơ đồ lắp máy bơm đẩy lên bồn chứa hút trực tiếp

• Ống nước hút, cút góc , ren ngoài nối với máy bơm
• Van một chiều, có tác dụng giữ lượng  nước mồi trong máy bơm không bị hết khi đường ống không có nước.
• Van khóa đường nước hút
• Rắc co tháo đường hút với máy bơm .

• Role chống cạn
• Ống nước đẩy , cút góc , ren ngoài nối với máy bơm
• Rắc co tháo ống nước đẩy với máy bơm
• Van khóa ống đẩy để xử lý khi tháo máy để sửa chữa.
• Van từ
• Van phao điện chống tràn.

​Lưu ý : Theo kinh nghiệp của Đức Hùng những gia đình có nguồn nước nhà máy đẩy áp lực nước lớn nên sử dụng van điện từ và phao điện thay van phao cơ bồn nước để ngắt nguồn nước chống tràn vào bể chứa .

Sử dụng van điện từ việc ngắt mở nước cấp ổn định hơn van phao cơ.

Sơ đồ lắp máy bơm hút giếng khoan sâu hai đầu

• Ống nước hút, bộ hút sâu ,tê chia đường nước, cút góc , ren ngoài nối ống nước với máy bơm
• Van khóa đường hút tránh nước hút bị tụt khi tháo máy sửa chữa
• Rắc co tháo máy bơm với ống hút

• Ống nước đẩy, ren ngoài nối ống nước với máy bơm,
• Tê chia nước vào ống hồi.
• Van chỉnh áp,
• Rắc co tháo máy bơm với ống đẩy
• Van khóa đường đẩy , sử dụng khi tháo máy bơm ra sửa chữa

• Ống nước hồi , cút góc, ren ngoài nối máy bơm với buồng hồi,
• Tê chia ống nước
• Van mồi nước
• Rắc co tháo máy bơm với ống hồi.

Sơ đồ lắp máy bơm nước 2 đầu chuẩn

Sơ đồ lắp máy bơm nước hút giếng khoan 1 đầu

• Ống hút, bộ hút sâu Tê chia ống nước với đường hồi, cút góc, ren ngoài nối ống nước với máy bơm
• Van khóa ống hút
• Rắc co tháo máy bơm với ống hút.

• Ống nước đẩy, ren ngoài nối ống nước với máy bơm ,
• Rắc co tháo ống nước với máy bơm,
• Van khóa ống đẩy , tê chia nước đường hồi
• Van chia áp

• Tê chia ống mồi nước
• Cút góc, ống hồi
• Van khóa mồi nước.

Với bài viết trên Đức Hùng vừa chia sẻ với các bạn một loạt sơ đồ lắp đặt máy bơm hút giếng khoan và gia đình chuẩn chuyên gia thiết kế . Mọi thắc mắc các bạn có thể để lại bình luận phía dưới hoạc liên hệ ZALO theo số hotline : 0963 292 687 mình sẽ tư vấn giúp bạn nhé!
