Sơ đồ lắp đặt ống nước nhà vệ sinh đúng tiêu chuẩn



Sơ đồ ống nước nhà vệ sinh tiêu chuẩn

Sơ đồ đường ống nước nhà vệ sinh tiêu chuẩn

Nhà vệ sinh là nơi có không gian nhỏ nhất trong ngôi nhà . Vậy mà nó lại là nơi quan trọng nhất của gia đình , bất cứ ai sau khi bước ra khỏi nhà vệ sinh cũng đều có cảm giác khoan khoái thoải mái sau khi tắm xong.


Chính vì vậy để nhà vệ sinh có công năng sử dụng tốt nhất thì việc thuê kiến trúc sư thiết kế sơ đồ lắp đặt ống nước nhà vệ sinh đạt tiêu chuẩn tiện lợi và hiện đại luôn là mối quan tâm hàng đầu với các gia chủ.


 Khi bắt tay vào thiết kế nhà vệ sinh luôn được gia chủ trú trọng ưu tiên phần thiết kế đặt lên hàng đầu. Bởi vì một không  gian nhỏ hẹp nhưng chứa dựng nhiều chức năng nên phải bố trí sắp xếp sao cho thật hợp lý .

bản vẽ thiết kế đường ống cấp thoát nước 1 nhà vệ sinh cơ bản

Bản vẽ thiết kế nhà vệ sinh cơ bản

Bản vẽ cấp thoát nước nhà vệ sinh ?

Công trình điện nước nào trước khi thi công đều phải có bản vẽ thiết kế, điều này rất quan trọng giúp thợ điện nước dễ hình dung hơn trong việc lắp đặt và hạn chế được việc lắp đặt sai vị trí các thiết bị vệ sinh trong nhà tắm.

Dưới đây là bản vẽ cấp thoát nước trong nhà dân.

bản vẽ thiết kế đường ống nước nhà vệ sinh

Bản vẽ thiết kế các thiết bị trong nhà tắm

 Trước khi thiết kế vị trí lắp đặt thiết bị vệ sinh kiến trúc sư phải nhìn bao quát tổng thể diện tích phòng tắm.Bởi vì diện tích phòng tắm mỗi nhà đều khác nhau nên không thể áp dụng chung được.



MỜI BẠN ĐỌC THAM KHẢO

Bản vẽ chi tiết lắp đặt thiết bị vệ sinh

bản vẽ đường ống cấp nước nhà tắm
Bản vẽ thiết kế đường ống cấp nước nhà tắm.

Bản vẽ cấp thoát nước nhà dân dụng

Bản vẽ sơ đồ đường cấp nước nhà tắm , vệ sinh
Bản vẽ đường ống cấp nước nhà tắm (Click vào ảnh xem hình rõ hơn)

Bản vẽ đường thoát nước trong nhà

bản vẽ thiết kế đường thoát nước nhà tắm ra hộp kỹ thuật

Bản vẽ thiết kế đường thoát nước ra hộp kỹ thuật (click ảnh xem hình rõ hơn)


MỜI BẠN ĐỌC THAM KHẢO

Cách đi ống nước nhà vệ sinh

 Đường nước trong nhà vệ sinh bao gồm đường ống cấp nước và đường ống thoát nước.

Cách đi đường ống thoát nước nhà vệ sinh:

 Nguyên tắc đi đường ống thoát nước luôn âm dưới mặt  nền hoặc âm dưới sàn nhà vệ sinh. Khi đó phần nước thoát trong nhà tắm mới có độ dốc để thoát vào hộp kỹ thuật.
+ Đường ống thoát nước âm nền:
cách đi đường nước trong nhà vệ sinh đúng kỹ thuật
Cách đi đường nước trong nhà vệ sinh đúng kỹ thuật

 Đường ống thoát âm nền nhà vệ sinh do kết cấu sàn âm so với mặt nền nhà vệ sinh tầm 20cm khi đó ống thoát nước sẽ được chôn dưới nền đây là phương pháp thi công cũ áp dụng ở những nhà ống dân dụng.
 Ưu điểm : Thi công nhanh hơn
cách đi ống thoát nước nhà vệ sinh âm nền đúng tiêu chuẩn

Cách đi ống nước nhà vệ sinh âm nền
 Nhược điểm : Gặp khó khăn trong việc xử lý chống thấm phần cổ ống xuống hộp kỹ thuật.
+ Đường ống thoát nước âm sàn;
 Đường thoát nước âm sàn là cách đi phổ biến hiện nay bởi cách thi công dễ dàng hơn và thi công chống thấm dễ dàng đạt hiệu quả cao hơn. Tuy nhiên cách làm này mất nhiều công hơn.
cách đi đường ống nước âm sàn nhà tắm
 Cách đi đường ống nước âm sàn nhà tắm

Dù áp dụng phương án nào đi nữa thì điều quan trọng nhất khi đi đường nước trong nhà vệ sinh thợ lắp đặt phải lắp đặt ống có độ dốc tốt nhất và dễ dàng thao tác xử lý chống thấm cổ ống thoát.

Cách đi đường ống cấp nước:


cách đi đường ống cấp nước trong nhà vệ sinh
Đường ống cấp nước được thợ sửa điện nước đục dán âm tường nhà vệ sinh

Đường ống cấp nước theo nguyên tắc được gắn trên tường . Thợ sửa điện nước được đục dán ống nước âm vào trong tường sau đó sẽ được chát vữa lại cố định chắc chắn.

Kích thước đặt ống nhà vệ sinh tiêu chuẩn.

Kích thước lắp đặt  ống nước trong nhà vệ sinh tiêu chuẩn.

 Kích thước lắp đặt ống nước nhà vệ sinh được lắp đặt theo tiêu chuẩn sau

Kích thước đặt ống thoát sàn nhà tắm

Được thợ điện nước lắp đặt âm sàn ,các đầu chờ thoát nước phải đạt tiêu chuẩn sau:

Đường ống thoát sàn thường bố trí ở góc trong cùng của nhà vệ sinh . tim ống thoát sàn cách tường 15x15 cm

 Kích thước đặt ống bồn cầu

Thoát bồn cầu cách mặt sàn cao 15cm .Tim ống thoát cách tường chưa chát từ 30-32 cm tùy theo loại bồn cầu.

Ống thoát phân trục ngang đường kính tiêu chuẩn là Φ 90mm hoặc Φ 110mm.


cách lắp đặt hệ thống ống nước nhà vệ sinh
Đường ống thoát phân chờ sẵn

 Kích thước ống thoát lavabo chậu rửa mặt

Đường ống thoát lavabo được đục thẳng dưới nền lên tim lỗ thoát cách nền nhà đã ốp là 60 cm.

Ống thoát chậu rửa lavabo trục thẳng từ chậu xuống tiêu chuẩn Φ 42mm , ống thoát ngang là Φ 90mm

cách đi đường ống nước nhà vệ sinh óng chờ chậu rửa lavabo
Ống chờ chậu rửa lavabo

 Ngoài ra còn đầu chờ ống thoát nước bồn tắm đứng và bồn tắm nằm , 2 thiết bị này phải căn cứ theo kích cỡ loại bồn chủ nhà chọn để bố trí ống thoát chờ.

Kích thước ống nước nóng lạnh

Đường ống trục cấp nước Φ 50mm và ống nhánh Φ 25mm

  • Đường ống cấp nước lạnh trong hộp kỹ thuật là ống Φ 50mm (tối thiểu Φ 40mm) sau khi phân nhánh thành ống phụ vào các thiết bị là Φ 25
  • Đối với nhà cao tầng 7-10 tầng áp lực lớn các ống nhánh có thể sử dụng ống phụ là Φ 20mm
  • Mỗi phòng vệ sinh tiêu chuẩn đều phải có 1 van khóa tổng
cách đi đường ông snuowcs nhà vệ sinh Phần ống cấp nước

Cách đi đường ống cấp nước

 Nguyên tắc nước cấp chảy từ trên xuống khi tới các thiết bị thì ống chạy sang ngang. Ống cấp nước chạy ngang được thu lại bắt đầu từ trục cấp chính.
 Ở tại đầu chờ thiết bị có dùng nước nóng và nước lạnh thì nguyên tắc bố trí như sau :
  •   Ống cấp nước nóng ở bên trái ,ống nước lạnh bên phải mới phù hợp với thiết kế của thiết bị vệ sinh.
cách đi đường ống cấp nước nhà vệ sinh chuẩn
Đường ống cấp nước trong nhà vệ sinh

 Như thiết kế của phòng vệ sinh hình bên trên thì nước cấp sẽ đi từ trên xuống qua bình nóng lạnh đường ống chạy ngang cách nền tầm 75cm. Chia ra làm 2 nhánh.
 Nhánh 1 rẽ trái cách 50 cm chạy xuống 20cm là vòi rửa , sang ngang 30cm là tới sen tắm và cách 70 cm là chậu rửa mặt.

 Kích thước ống cho vòi sen

Đầu chờ nóng lạnh của sen tắm cách nhau từ 14,5-15 cm để lắp thiết bị sen cây . Khoảng cách 10-16 cm để lắp thiết bị sen tắm thường.

cách đi đường nước trong nhà vệ sinh , đầu chờ sen tắm
Đầu chờ sen tắm
 Nhánh 2 từ bình nóng lạnh xuống cách nền nhà vệ sinh 15 cm rẽ phải cách 1m là bồn cầu.

Cách lắp đặt hệ thống ống nước trong nhà vệ sinh phải lắp đặt theo đúng nguyên tắc ,Điều này sẽ làm giảm rủi ro trong quá trình lắp sai thiết bị vệ sinh và quan trọng nhất khi lắp phụ kiện phòng tắm khi hoàn thiệt thợ lắp đặt không khoan phải đường ống nước.

Lắp đặt đường ống nước trong nhà​ bếp

 Đường ống nước trong nhà bếp  bao gồm đường cấp nước nóng và đường cấp nước lạnh.
cách đi đường ống trong nhà bếp
Cách đi đường ống trong nhà bếp

 Vị trí lắp đặt có thể đi dưới sàn nhà hoặc trên trần tùy theo địa hình thi công.
Đường cấp nước nóng có thể lấy từ bình nước nóng  của nhà vệ sinh tầng 1 hoặc lắp riêng bình nóng lạnh cho bếp.Vị trí đặt bình nóng lạnh có thể treo trên trần thạch cao hoặc đặt dưới gầm chậu rửa.
 Hệ thống thoát nước nhà bếp sau khi thoát từ chậu rửa sẽ xuống xi phong ngăn mùi chạy xuống ống thoát ngang dưới nền nhà rồi ra hệ thống nước thải của thành phố.

Sơ đồ lắp đặt ống nước nhà vệ sinh

Sơ đồ hệ thống thoát nước thải trong nhà

Sơ đồ đường cấp thoát nước nhà dân dụng

Hệ thống thoát nước nhà ở dân dụng ( CLICK vào hình xem ảnh nét hơn)
  • Hệ thống thoát nước bắt đầu từ những phụ kiện như:  Thiết bị vệ sinh chậu rửa , bồn cầu, bồn tắm ,thoát sàn . xiphong chậu rửa , máng hứng nước mưa,
  • Hệ thống bẫy ngăn mùi như : xiphong, thỏ ngăn mùi .
  •  Cửa thăm: là nơi dùng để kiểm tra là vệ sinh đường ống, thiết bị  đều có nắp chặn ngăn mùi
  • Các trục ống trong hộp kỹ thuật gồm : Ống trục thoát phân ,ống trục thoát nước sàn . ống trục thoát nước  mưa , và ống thông khí nhà vệ sinh.
 Nước thải sau khi sử dụng sẽ chảy theo các ống thoát ngang gom vào ống trục đứng trong hộp kỹ thuật sau đó chảy xuống tầng 1 hoặc tầng hầm.
Với một số gia đình có vị trí đất nền thấp hoặc họ thiết kế thêm tầng hầm khi đó nước thải sẽ tập trung tại bể chứa sau đó được máy bơm chìm hút đẩy ra hệ thống ống cống của thành phố.
 Còn với nhà bình thường hệ thống thoát nước khi xuống tầng 1 thường sẽ chảy trực tiếp ra hố ga gom rác gần với hệ thống thoát nước thành phố.

 Đường ống thoát nước chính: Là ống nằm ngang  chạy từ ống trục chính trong hộp kỹ thuật gom nước chảy ra ống thoát công cộng .Vị trí ống nằm dưới nền nhà tầng 1 và có độ dốc xuôi ra ngoài để đảm bảo nước được thoát tốt nhất.

 Hệ thống thoát nước mưa cũng tương tự , tuy nhiên nước mưa được gom trên mái tầng thượng và các ban công bên ngoài nhà rồi thoát vào ống trục chính trong hộp kỹ thuật xuống tầng trệt rồi thoát ra hệ thống thành phố.

  Ở một số nhà dân thì hệ thống nước mưa sẽ đấu chung với hệ thống thoát nước thải để tiết kiệm chi phí.

  • Hệ thống thoát phân: Bắt đầu từ bồn cầu , phân sẽ thoát từ bồn cầu qua thỏ ngăn mùi xuống ống thoát ngang gom vào ống trục trong hộp kỹ thuật xuống tầng 1 rồi vào bể phốt. Tại đây phân sẽ được xử lý qua 3 ngăn lọc sau khi  thành nước sẽ chảy qua ống thoát ngang dưới nền nhà rồi ra hệ thống thoát nước chung của thành phố.
  •  Hệ thống thông khí hút mùi nhà vệ sinh. Mùi trong nhà vệ sinh sẽ được hút bằng quạt đặt âm trần hoặc đặt ngang tại hộp kỹ thuật.không khí được hút qua ống ngang rồi chạy vào trục ống đứng thoát lên trên mái tầng thượng.

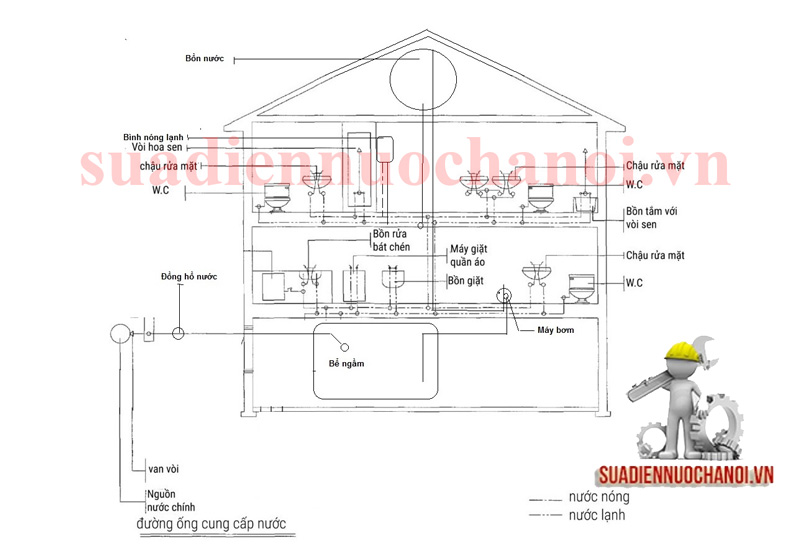

Sơ đồ đường cấp nước nhà tắm

 Hệ thống cấp nước  bao gồm;
  • Hệ thống cấp nước thành phố ,nước chảy từ đồng hồ vào bể ngầm được đóng ngắt tự động bằng phao cơ bồn nước inox, sau đó được máy bơm hút nước từ bể ngầm qua luppe máy bơm nước đẩy qua ống ngang dưới sàn nhà qua ống trục trong hộp kỹ thuật  lên bồn trên tầng thượng được ngắt tự động bằng van phao điện.
  • Hệ thống cấp nước trong nhà, Nước trên bồn sẽ  chảy xuống theo ống nước trục chính sau đó chảy qua ống ngang vào các thiết bị vệ sinh.
Sơ đồ đường cấp thoát nước nhà dân dụng

Sơ đồ đường cấp nước nhà dân dụng ( CLICK vào hình xem ảnh nét hơn)



MỜI BẠN ĐỌC THAM KHẢO

Việc thiết kế hệ thống cấp thoát nước trong nhà rất quan trọng chúng việc sinh hoạt, sử dụng nguồn nước cũng như việc thoát nước trong gia đình được thuận tiện.
