Thiết kế sơ đồ lắp đặt ống nước nhà tắm ,vệ sinh tiêu chuẩn

Chính vì vậy để nhà vệ sinh có công năng sử dụng tốt nhất thì việc thuê kiến trúc sư thiết kế sơ đồ ống nước nhà vệ sinh đạt tiêu chuẩn tiện lợi và hiện đại luôn là mối quan tâm hàng đầu với các gia chủ.

Bản vẽ thiết kế nhà vệ sinh cơ bản

Thiết kế sơ đồ đường ống nước nhà tắm như nào ?

Công trình điện nước nào trước khi thi công đều phải có bản vẽ thiết kế, điều này rất quan trọng giúp thợ điện nước dễ hình dung hơn trong việc lắp đặt và hạn chế được việc lắp đặt sai vị trí các thiết bị vệ sinh trong nhà tắm.

Dưới đây là bản vẽ thiết kế sơ đồ đường ống cấp thoát nước trong nhà dân.

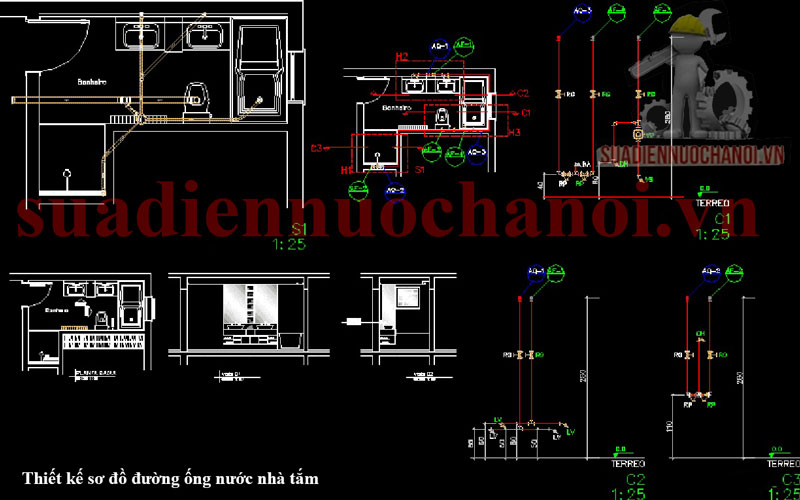

Bản vẽ thiết kế các thiết bị trong nhà tắm

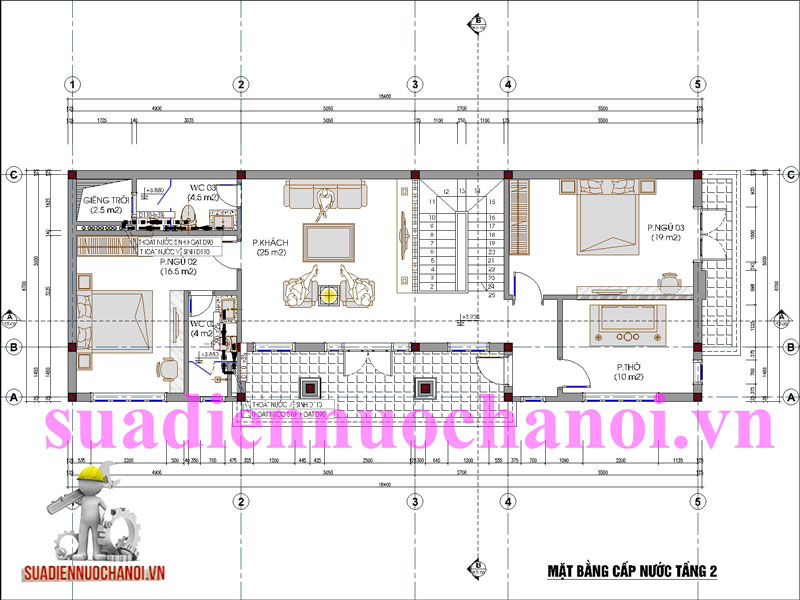

Bản vẽ sơ đồ đường cấp nước nhà tắm , vệ sinh

Bản vẽ thiết kế sơ đồ đường thoát nước nhà tắm

Quy định cách đi đường nước trong nhà vệ sinh

Dù áp dụng phương án nào đi nữa thì điều quan trọng nhất khi đi đường nước trong nhà vệ sinh thợ lắp đặt phải lắp đặt ống có độ dốc tốt nhất và dễ dàng thao tác xử lý chống thấm cổ ống thoát.

Kích thước lắp đặt  ống nước trong nhà vệ sinh tiêu chuẩn.

 Kích thước lắp đặt ống nước nhà vệ sinh được lắp đặt theo tiêu chuẩn sau

Kích thước lắp đặt phần ống thoát nước

•  Thoát bồn cầu cách mặt sàn cao 15cm .Tim ống thoát cách tường chưa chát từ 30-32 cm tùy theo loại bồn cầu.

• Đường ống thoát sàn thường bố trí ở góc trong cùng của nhà vệ sinh . tim ống thoát sàn cách tường 15x15 cm
•  Đường ống thoát lavabo được đục thẳng dưới nền lên tim lỗ thoát cách nền nhà đã ốp là 60 cm.

Kích thước lắp đặt phần ống cấp nước

•   Ống cấp nước nóng ở bên trái ,ống nước lạnh bên phải mới phù hợp với thiết kế của thiết bị vệ sinh.

Cách lắp đặt hệ thống ống nước trong nhà vệ sinh phải lắp đặt theo đúng nguyên tắc ,Điều này sẽ làm giảm rủi ro trong quá trình lắp sai thiết bị vệ sinh và quan trọng nhất khi lắp phụ kiện phòng tắm khi hoàn thiệt thợ lắp đặt không khoan phải đường ống nước.

Lắp đặt đường ống nước trong nhà bếp

Tiêu chuẩn về kích thước đường nước nhà tắm vệ sinh

 Hệ thống ống nước phải đảm bảo đúng tiêu chuẩn mới đạt dược hiệu năng sử dụng và đảm bảo độ bền trong quá trình sử dụng

1. Kích thước đường ống cấp nước:

Đường ống trục cấp nước Φ 50mm và ống nhánh Φ 25mm

• Đường ống cấp nước trong hộp kỹ thuật hộp kỹ thuật là ống Φ 50mm (tối thiểu Φ 40mm) sau khi phân nhánh thành ống phụ vào các thiết bị là Φ 25
• Đối với nhà cao tầng 7-10 tầng áp lực lớn các ống nhánh có thể sử dụng ống phụ là Φ 20mm
• Mỗi phòng vệ sinh tiêu chuẩn đều phải có 1 van khóa tổng

2. Kích thước đường ống thoát nước:

• Ống thoát trục chính trong hộp kỹ thuật là ống Φ 90mm hoặc Φ 110mm
• Ống thoát sàn nằm ngang tiêu chuẩn là Φ 90mm

   Quy định về đường ống thoát nước

• Ống thoát chậu rửa lavabo trục thẳng từ chậu xuống tiêu chuẩn Φ 42mm , ống thoát ngang là Φ 90mm
• Ống thoát tiểu nam trục thẳng từ tiểu xuống là Φ 42mm hoặc Φ 48mm
• Ống thoát phân trục ngang đường kính tiêu chuẩn là Φ 90mm hoặc Φ 110mm.

3. Kích thước đường ống thông khí ,hút mùi nhà vệ sinh

• Ống thông khí từ bể phốt lên mái tiêu chuẩn là Φ 34mm
• Ống hút mùi nhà vệ sinh và nhà bếp là Φ 90mm
• Ống thông khí trục thoát phân lên mái là Φ 34mm

Các tiêu chuẩn của hệ thống ống nước trong nhà vệ sinh.

Tiêu chuẩn chất lượng ống  thoát sàn nhà tắm ,vệ sinh,

•  Đường ống thoát nước trục chính , chiều đứng dọc tòa nhà đường kính D90- D110mm .
• Đường ống thoát sàn nhà vệ sinh ( Ống nằm ngang) sử dụng ống có đường kính D90 mm

Tiêu chuẩn ống lắp đặt nhà bếp.

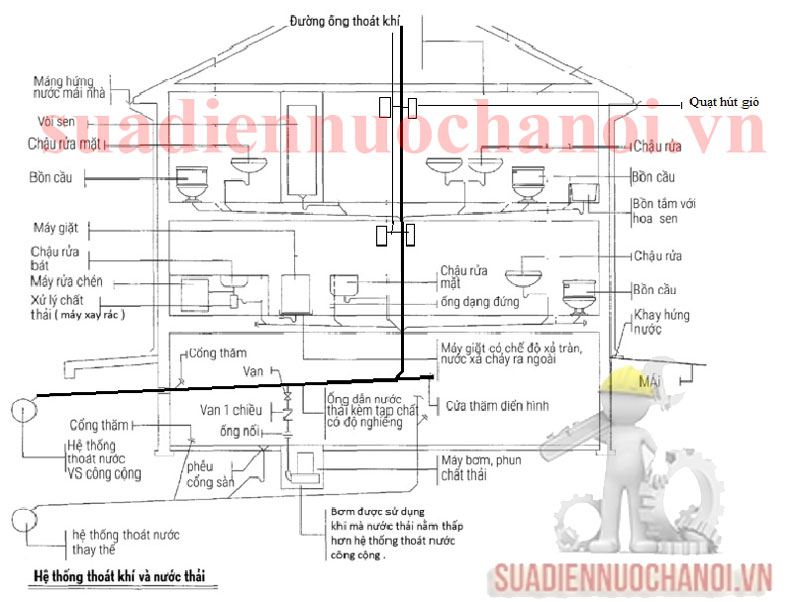

Sơ đồ đường cấp thoát nước nhà dân dụng

Hệ thống sơ đồ cấp thoát nước nhà dân dụng gồm những gì?

Hệ thống thoát nước trong nhà

• Hệ thống thoát nước bắt đầu từ những phụ kiện như:  Thiết bị vệ sinh chậu rửa , bồn cầu, bồn tắm ,thoát sàn . xiphong chậu rửa , máng hứng nước mưa,
• Hệ thống bẫy ngăn mùi như : xiphong, thỏ ngăn mùi .
•  Cửa thăm: là nơi dùng để kiểm tra là vệ sinh đường ống, thiết bị  đều có nắp chặn ngăn mùi
• Các trục ống trong hộp kỹ thuật gồm : Ống trục thoát phân ,ống trục thoát nước sàn . ống trục thoát nước  mưa , và ống thông khí nhà vệ sinh.

  Ở một số nhà dân thì hệ thống nước mưa sẽ đấu chung với hệ thống thoát nước thải để tiết kiệm chi phí.

• Hệ thống thoát phân: Bắt đầu từ bồn cầu , phân sẽ thoát từ bồn cầu qua thỏ ngăn mùi xuống ống thoát ngang gom vào ống trục trong hộp kỹ thuật xuống tầng 1 rồi vào bể phốt. Tại đây phân sẽ được xử lý qua 3 ngăn lọc sau khi  thành nước sẽ chảy qua ống thoát ngang dưới nền nhà rồi ra hệ thống thoát nước chung của thành phố.
•  Hệ thống thông khí hút mùi nhà vệ sinh. Mùi trong nhà vệ sinh sẽ được hút bằng quạt đặt âm trần hoặc đặt ngang tại hộp kỹ thuật.không khí được hút qua ống ngang rồi chạy vào trục ống đứng thoát lên trên mái tầng thượng.

Hệ thống cấp nước trong nhà

• Hệ thống cấp nước thành phố ,nước chảy từ đồng hồ vào bể ngầm được đóng ngắt tự động bằng phao cơ bồn nước inox, sau đó được máy bơm hút nước từ bể ngầm qua luppe máy bơm nước đẩy qua ống ngang dưới sàn nhà qua ống trục trong hộp kỹ thuật  lên bồn trên tầng thượng được ngắt tự động bằng van phao điện.
• Hệ thống cấp nước trong nhà, Nước trên bồn sẽ  chảy xuống theo ống nước trục chính sau đó chảy qua ống ngang vào các thiết bị vệ sinh.

 Tiêu chuẩn lắp đặt sơ đồ hệ thống cấp thoát nước cho nhà dân dụng:

 Hệ thống ống nước lắp đặt đúng tiêu chuẩn sẽ giảm thiểu được chi phí lắp đặt và sửa chữa sau này

1. Thành phần của sơ đồ hệ thống nước sinh hoạt:

•   Vị trí ống nằm ngang dưới nền nhà tầng 1, nhiệm vụ chính gom nước thoát từ các tầng trên bao gồm thoát nước mưa ,nước chậu rửa lavabo , nước nhà tắm , nước thải máy giặt thoát ra hệ thống của thành phố.
•  Tiêu chuẩn của ống thoát là nhựa PVC dộ dầy tối thiểu là C2 , đường kính từ d110mm -125mm.
• Trục thoát đứng trong nhà vệ sinh là ống nhựa PPC Đường kính d110mm độ dầy C1 hoặc C2 , tại vị trí vị trí hộp kỹ thuật trong nhà vệ sinh nên bố trí 1 cửa thăm có nắp đậy đường kính d110mm.
•  Tại vị trí thoát đứng của các thiết bị như bồn cầu, lavabo, thoát sàn nên làm thêm thỏ ngăn mùi hay bẫy khí.

• Đường kính ống thoát lavabo d34mm-d42mm
• Đường kính ống thoát sàn d90mm
• Đường kính ống thoát bồn tắm đứng hoặc nằm là d60mm
• Đường kính ống thoát tiểu nam là d42mm

• Nguồn nước chính của thành Phố chảy vào bể ngầm, từ đồng hồ nước sử dụng ống nhựa ppr d20mm hoặc d25mm độ dầy 2,8mm
• Ống cấp nước từ bể ngầm vào máy bơm nước là ống nhựa PPR  d25mm hoặc d32mm độ dày 2,8mm
• Ống trục cấp nước lên bồn chứa là ống d25mm dầy 2,3mm
• Ống trục cấp xuống , trục thẳng từ bồn nước xuống là ống PPR d40mm hoặc d50mm , các ống nhánh ngang là d25mm độ dày 2,8mm
• Ống cấp nước nóng từ bình nóng lạnh xuống thiết bị là ống d25mm độ dầy 4,1mm

2. Lưu ý khi lắp đặt theo sơ đồ cấp thoát nước nhà dân dụng:

• Tại các điểm nối giữa ống thoát thiết bị vào ống thoát trục đứng không được lắp phụ kiện ống chứ T mà phải dùng chũ Y để nước thải thoát vào tốt hơn và không bị tắc cặn bẩn ở vị trí này.

• Phụ kiện hình chữ “+” không nên sử dụng để nối các ống thoát nước chính.
• Nên sử dụng phụ kện Chếch thay cho Cút vuông để  nước thoát có độ dốc tốt hơn.

• Nên lắp thêm phụ kiện con thỏ ở đầu hứng nước thoát của thiết bị để ngăn mùi tốt hơn.
• Lắp thêm bịt xả thông tắc ở đầu đường ống thoát ngang trước vị trí con thỏ bẫy mùi.
• Lắp thêm cửa thăm tại vị trí gần cuối của trục thoát nước để xử lý trường hợp tắc đường ống.

• Vị trí hố ga gom nước nắp đậy phải gắn zoăng cao su để ngăn mùi bốc lên.
• Trục thoát khí bể phốt và thoát khí trục thoát phân phải lắp cao vượt qua mái 1 m để mùi không quẩn vào nhà, và đầu ống phải lắp lưới để tránh động vật chui vào.
• Trục hút mùi nhà vệ sinh sau khi vượt mái cần gắn phụ kiện để đầu ống quặp xuống và có lưới chặn để tránh nước mưa và động vật chui vào.
